RSWT를 활용한 폐수처리 공정 흐름도 해설
단일 정화 시스템으로 효율을 극대화하는 차세대 폐수처리 기술
산업 폐수처리는 복잡한 다단계 공정을 거치며 많은 비용과 시간이 소요됩니다.
그러나 오이스텍의 RSWT(Roasted Shell Water Treatment) 기술은
이러한 전통적인 공정을 획기적으로 단순화하여 7단계 → 4단계로 압축하고, 처리 시간을 50% 단축하며, 슬러지 발생량을 절반으로 감소시킵니다.
이번 글에서는 RSWT를 활용한 폐수처리 공정의 전체 흐름도를 상세히 해설하고, 각 단계의 핵심 포인트와 최적화 방법을 알려드립니다.
1. 기존 공정 vs RSWT 공정: 무엇이 다른가?
📌 기존 폐수처리 공정 (7단계)
전통적인 산업 폐수처리는 다음과 같은 복잡한 다단계 공정을 거칩니다
1단계: 유입조
- 폐수 집수 및 균등화
- 유량 조절
2단계: 중화조
- 소석회(Ca(OH)₂) 투입
- pH 조절 (산성 → 중성)
3단계: 반응조
- 1차 화학 반응
- 중금속 수산화물 형성
4단계: 응집조
- PAC(폴리염화알루미늄) 또는 PC(염화철) 투입
- 플록(floc) 형성을 위한 응집제 반응
5단계: 1차 침전조
- 응집된 플록 침전
- 상등수 분리
6단계: 2차 침전조
- 미세 플록 추가 침전
- 최종 고액 분리
7단계: 방류조
- 최종 수질 확인
- 방류수 기준 충족 확인 후 배출
💡 RSWT 공정의 혁신 (4단계)
RSWT는 패각의 특성을 활용하여 중화-응집-침전의 기능을 단일 반응조에서 동시에 구현합니다.
1단계: 유입조
- 폐수 집수 및 균등화 (동일)
2단계: RSWT 반응조
- RSWT 패각 단일 투입
- 중화 + 이온교환 + 침전 반응 동시 진행
- 별도의 응집제 불필요
3단계: 침전조
- 단일 침전 공정으로 충분
- 침전 효율 우수
4단계: 방류조
- 최종 수질 확인 및 배출 (동일)
🔍 핵심 차이점 비교
| 항목 | 기존 공정 | RSWT 공정 | 개선 효과 |
|---|---|---|---|
| 공정 단계 | 7단계 | 4단계 | ✅ 43% 단순화 |
| 약품 종류 | 3종 (소석회, PAC/PC, HCl) | 1종 (RSWT) | ✅ 67% 감소 |
| 처리 시간 | 6~8시간 | 4~6시간 | ✅ 33% 단축 |
| 슬러지 발생 | 기준 100% | 50% | ✅ 50% 감소 |
| 탄소 배출 | 높음 (소성 과정) | 제로 | ✅ 100% 절감 |
| 운영 복잡도 | 높음 (다단계 제어) | 낮음 (단순 제어) | ✅ 70% 간소화 |

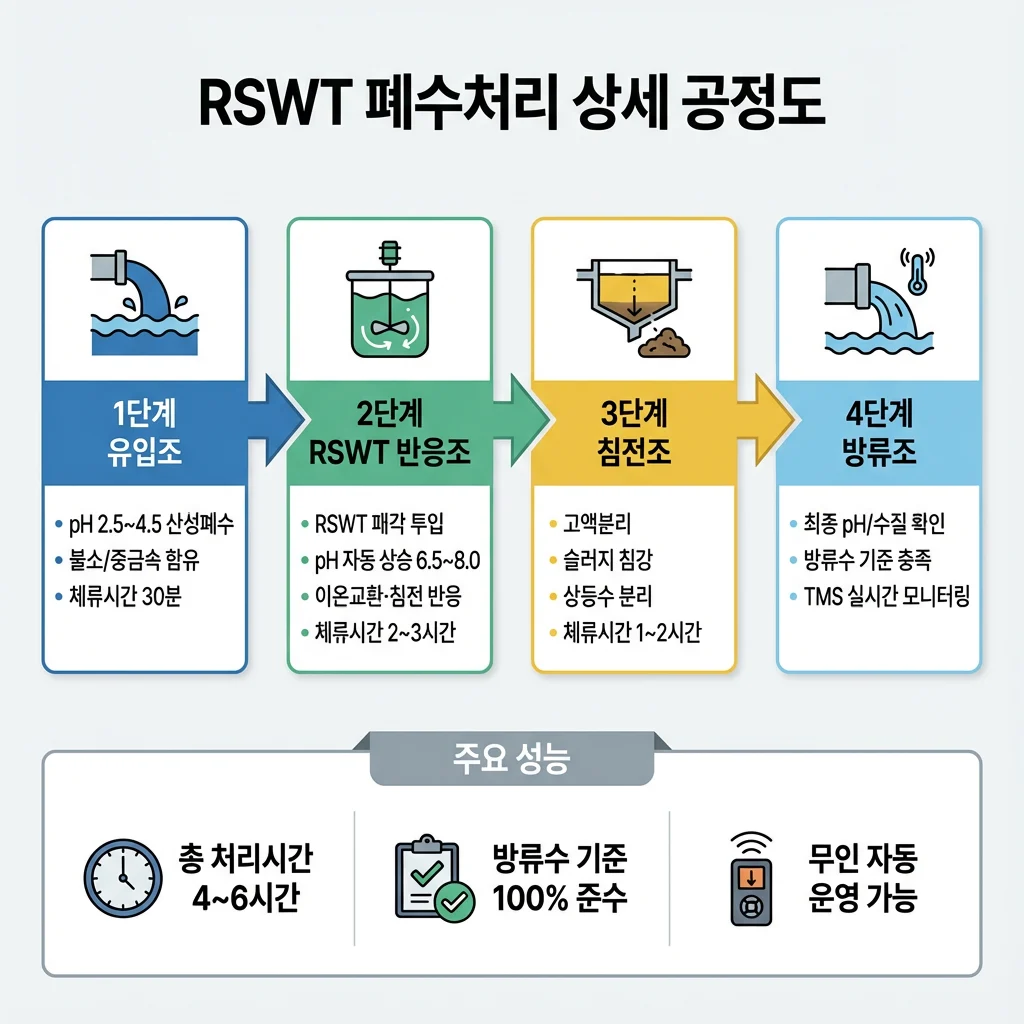

2. RSWT 폐수처리 상세 공정도
RSWT 공정의 각 단계를 상세히 살펴보겠습니다.
🔹 1단계: 유입조 (Inlet Tank)
주요 기능:
- 공장 각 공정에서 발생하는 폐수 집수
- 유량 및 수질 균등화
- 급격한 부하 변동 완화
설계 포인트:
- 체류시간: 30분~1시간
- 용량: 일일 폐수 발생량의 10~20%
- 교반: 침전 방지를 위한 저속 교반
모니터링 항목:
- pH: 일반적으로 2.5~4.5 (산성)
- 유량: 평균 유량 및 최대 유량 파악
- 주요 오염물질: 불소, 중금속(Pb, Cd, Zn), COD, SS
💡 최적화 팁
- 균등조 용량이 클수록 후속 공정 안정화
- 유량 패턴 분석을 통한 RSWT 투입량 사전 계산
🔹 2단계: RSWT 반응조 (RSWT Reaction Tank)
이 단계가 RSWT 공정의 핵심입니다.
단일 반응조에서 3가지 반응이 동시에 진행됩니다.
📊 3대 동시 반응 메커니즘
Zone 1: pH 중화 영역
CaCO₃(s) + 2H⁺ → Ca²⁺ + H₂O + CO₂(g)
- 패각의 탄산칼슘이 산성 폐수와 반응
- pH 2.84 → 7.0 이상으로 급격히 상승
- 반응 시간: 0~5분 (pH 상승의 90% 발생)
Zone 2: 이온교환 영역
CaCO₃(s) → Ca²⁺ + CO₃²⁻
Cd²⁺ + CO₃²⁻ → CdCO₃(s) ↓
Pb²⁺ + CO₃²⁻ → PbCO₃(s) ↓
Zn²⁺ + CO₃²⁻ → ZnCO₃(s) ↓
- 칼슘 이온 방출 및 중금속 이온 흡착
- 중금속이 탄산염 침전물로 변환
- 반응 시간: 5~60분 (지속 반응)
Zone 3: 침전 형성 영역
- 중금속 탄산염 침전물(오타바이트 CdCO₃, 세루사이트 PbCO₃) 생성
- 고체 상태로 분리 준비
- 반응 시간: 1~3시간 (안정화 및 침전 완료)
⚙️ 설계 사양
- 체류시간: 2~3시간 (유입수 특성에 따라 조정)
- RSWT 투입량:
- 일반: 폐수 1톤당 5~10 kg
- 고농도: 폐수 1톤당 10~15 kg
- 교반 조건:
- 초기 5분: 고속 교반 (분산 균일화)
- 이후: 중속 교반 (반응 유지)
- 마지막 30분: 저속 교반 (침전 준비)
- pH 제어 범위: 6.5~8.0 (자동 유지)
📈 성능 지표
- Pb 제거율: 99.9% (5분 이내)
- Cd 제거율: 99.5% (초기 급속, 이후 안정)
- Zn 제거율: 96.9% (점진적 증가)
- 불소 제거율: 76% 향상 (기존 대비)
💡 최적화 팁
- 패각 입도는 200 mesh 이하 권장 (반응 표면적 증가)
- 유입수 pH가 2.0 이하일 경우 2단계 투입 고려
- 반응조 용량은 유입 유량의 3~4배 확보
🔹 3단계: 침전조 (Settling Tank)
주요 기능:
- 고체(슬러지)와 액체(처리수) 분리
- 중력 침강을 통한 자연 침전
- 상등수만 방류조로 이송
설계 포인트:
- 체류시간: 1~2시간
- 표면부하율: 20~30 m³/m²/day
- 침전 속도: 1~2 m/hour
슬러지 인발:
- 인발 주기: 1일 1~2회 (슬러지 농도에 따라)
- 슬러지 농도: 3~5% 고형물
- 인발 방법: 자동 타이머 또는 슬러지 레벨 센서 연동
모니터링 항목:
- 상등수 탁도: 50 NTU 이하
- 슬러지 계면 높이
- 침전 효율
💡 최적화 팁
- 침전조 유입부에 정류벽 설치 (난류 방지)
- 슬러지 인발 시 천천히 배출 (상등수 혼입 방지)
- 동절기에는 침전 시간 10~20% 증가
🔹 4단계: 방류조 (Discharge Tank)
주요 기능:
- 최종 수질 확인
- 방류수 수질 기준 충족 여부 점검
- TMS(원격감시체계) 연동
최종 수질 기준:
- pH: 5.8~8.6
- SS: 30 mg/L 이하
- COD: 업종별 기준 (일반적으로 40~130 mg/L)
- 중금속:
- 납(Pb): 0.1 mg/L 이하
- 카드뮴(Cd): 0.02 mg/L 이하
- 아연(Zn): 5 mg/L 이하
- 불소: 15 mg/L 이하
TMS 연동 항목:
- pH, 유량, COD, SS 실시간 전송
- 기준 초과 시 자동 경보
- 데이터 로깅 및 보고서 생성
💡 최적화 팁
- 방류조 용량은 1~2시간 체류 확보 (기준 초과 시 재처리 가능)
- pH 보정용 중화제 비상 준비 (드물게 필요)

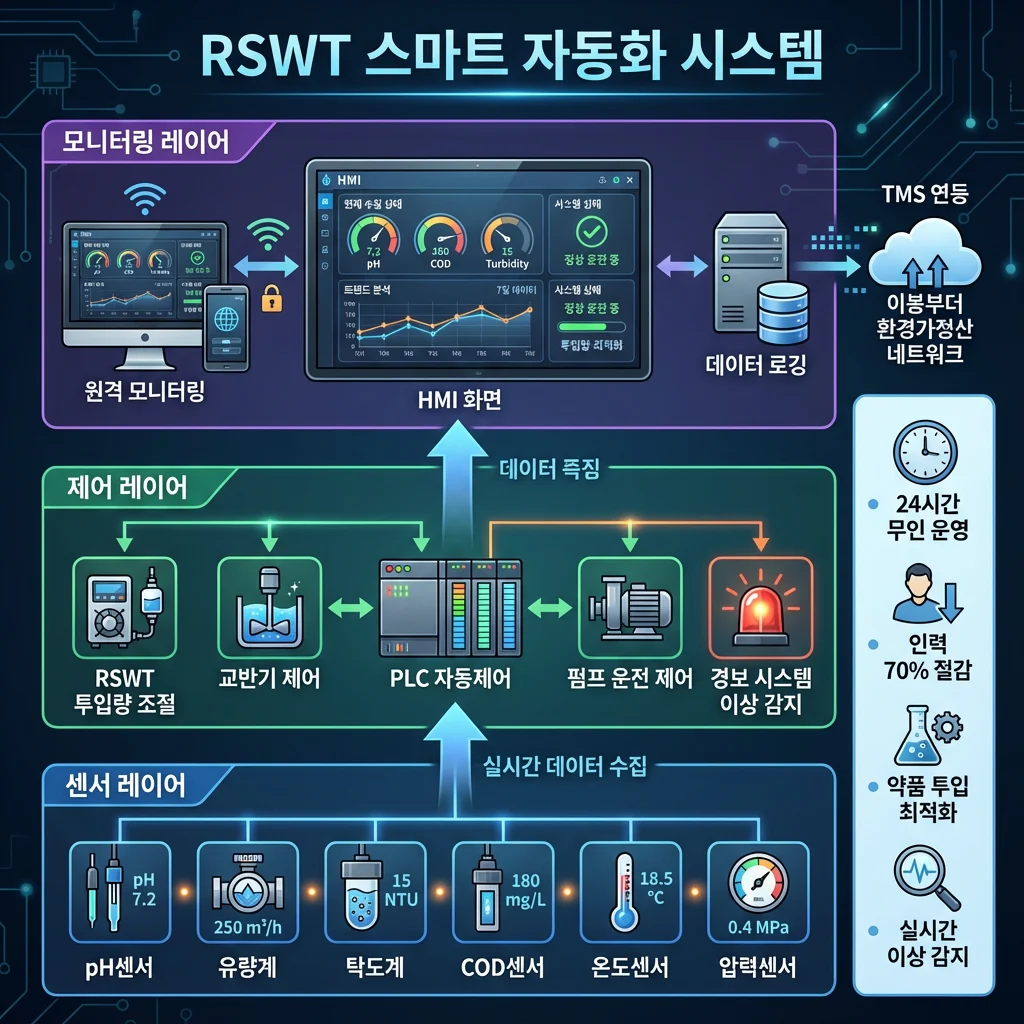

3. RSWT 스마트 자동화 시스템
RSWT 공정은 스마트 자동화 시스템과 결합하여 24시간 무인 운영이 가능합니다.
📡 센서 레이어 (데이터 수집)
실시간 측정 센서:
- pH 센서: 유입조, 반응조, 방류조 각 단계 모니터링
- 유량계: 유입 유량 및 방류 유량 측정
- 탁도계: 침전조 상등수 탁도 측정
- COD 센서: 유기물 농도 실시간 감시
- 온도 센서: 계절별 반응 속도 보정
- 압력 센서: 배관 및 펌프 상태 감시
🎛️ 제어 레이어 (자동 제어)
PLC 기반 자동제어:
- RSWT 투입량 자동 조절:
- 유입 pH 및 유량 기반 실시간 계산
- 스크류 피더 또는 정량 펌프 제어
- 교반기 속도 제어:
- 반응 단계별 최적 RPM 자동 조정
- 펌프 운전 제어:
- 유량 및 레벨 센서 연동
- 과부하 방지 및 에너지 절감
- 경보 시스템:
- pH 이탈, 유량 이상, 슬러지 과적 자동 경보
- SMS 및 이메일 알림
💻 모니터링 레이어 (원격 관리)
HMI(Human Machine Interface) 화면:
- 공정도 실시간 시각화
- 각 단계별 주요 데이터 표시
- 알람 이력 및 트렌드 그래프
원격 모니터링:
- PC 및 모바일 앱 지원
- 실시간 데이터 조회
- 원격 제어 기능 (권한 관리)
데이터 로깅 및 분석:
- 1초 단위 데이터 자동 저장
- 일일/월간 리포트 자동 생성
- 트렌드 분석을 통한 공정 최적화
TMS 연동:
- 환경부 TMS 시스템 실시간 전송
- 방류수 수질 데이터 자동 보고
✅ 자동화 시스템의 핵심 효과
- 24시간 무인 운영: 야간 및 휴일에도 안정적 처리
- 인력 70% 절감: 3명 → 1명 (순찰 및 점검만)
- 약품 투입 최적화: 과잉 또는 부족 투입 방지, 비용 10~15% 절감
- 실시간 이상 감지: 문제 발생 즉시 대응, 가동 중단 최소화
- 데이터 기반 의사결정: 운영 데이터 축적으로 지속적 개선

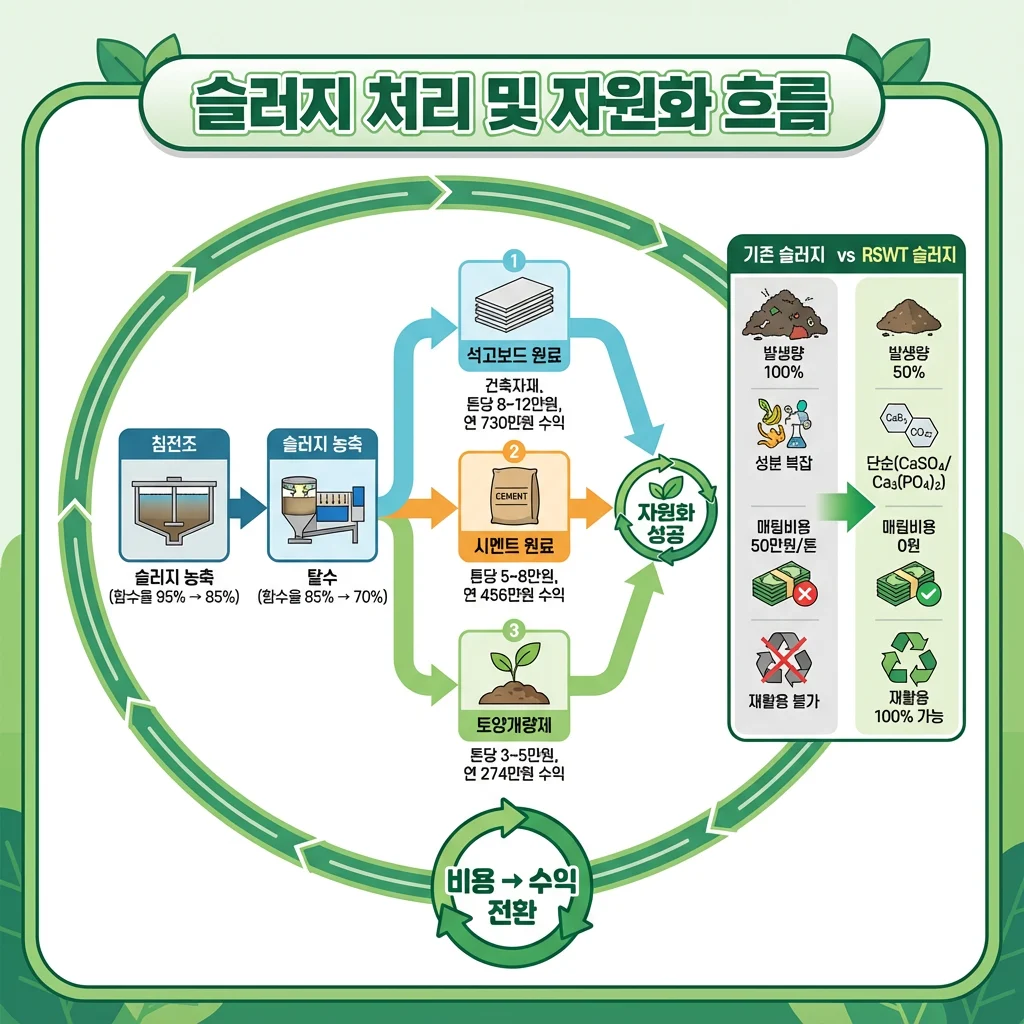

4. 슬러지 처리 및 자원화 흐름
RSWT 공정에서 발생하는 슬러지는 100% 자원화가 가능합니다.
📦 슬러지 처리 단계
1단계: 슬러지 농축
- 침전조에서 인발한 슬러지 (함수율 95%)
- 농축조에서 중력 농축 (함수율 85%까지)
2단계: 탈수
- 벨트프레스 또는 필터프레스 사용
- 함수율 70%까지 탈수
- 케이크 형태로 배출
3단계: 건조 (선택사항)
- 자원화 용도에 따라 추가 건조
- 함수율 10~20%까지 가능
♻️ 3대 자원화 경로
경로 1: 석고보드 원료
- 성분: CaSO₄(황산칼슘)
- 용도: 건축자재 석고보드 제조
- 판매가: 톤당 8~12만 원
- 연간 수익: 약 730만 원 (슬러지 100톤 기준)
경로 2: 시멘트 원료
- 성분: Ca₃(PO₄)₂(인산칼슘) 혼합
- 용도: 시멘트 제조 시 부원료
- 판매가: 톤당 5~8만 원
- 연간 수익: 약 456만 원
경로 3: 토양개량제
- 성분: 칼슘 및 미네랄 함유
- 용도: 농업용 토양 pH 조절 및 양분 공급
- 판매가: 톤당 3~5만 원
- 연간 수익: 약 274만 원
💰 경제적 효과
| 항목 | 기존 슬러지 | RSWT 슬러지 |
|---|---|---|
| 발생량 | 기준 100% | 50% |
| 성분 | 복잡(Al, Fe 혼합) | 단순(Ca 기반) |
| 매립 비용 | 50만 원/톤 | 0원 |
| 재활용률 | 불가능 | 100% 가능 |
| 연간 수지 | -4,800만 원 | +730~1,460만 원 |
✅ 슬러지 자원화의 핵심 가치:
- 비용에서 수익으로 전환: 연간 6,260만~6,260만 원 개선 효과
- 매립지 부담 제로: 환경 부담 및 사회적 비용 감소
- 순환경제 실현: ESG 경영 및 탄소중립 기여
5. RSWT 공정 최적화 체크포인트
RSWT 공정의 효율을 최대화하기 위한 5대 체크포인트를 제시합니다.
✅ 체크포인트 1: 유입수 분석
점검 항목:
- ✓ pH 범위 확인 (2.0~5.0 산성 여부)
- ✓ 주요 중금속 농도 측정 (Pb, Cd, Zn, F)
- ✓ COD, SS 수치 파악
- ✓ 유량 패턴 분석 (시간대별, 요일별)
목표:
- 최적 RSWT 투입량 사전 산정
- 반응조 용량 적정성 확인
✅ 체크포인트 2: RSWT 투입 관리
점검 항목:
- ✓ 패각 입도 선택 (200 mesh 이하 권장)
- ✓ 투입 속도 조절 (급속 투입 시 뭉침 발생)
- ✓ 분산 균일성 확보 (교반기 위치 점검)
목표:
- 반응 효율 90% 이상 달성
- 과잉 투입 방지 (비용 절감)
✅ 체크포인트 3: 반응 제어
점검 항목:
- ✓ pH 실시간 모니터링 (목표 6.5~8.0)
- ✓ 교반 강도 조절 (과다 교반 → 침전 불량)
- ✓ 체류시간 관리 (최소 2시간 확보)
목표:
- 중금속 제거율 95% 이상 달성
- 안정적인 pH 유지
✅ 체크포인트 4: 침전 관리
점검 항목:
- ✓ 충분한 침강 시간 확보 (1~2시간)
- ✓ 슬러지 농도 정기 확인
- ✓ 상등수 탁도 점검 (50 NTU 이하)
목표:
- 방류수 SS 기준 충족 (30 mg/L 이하)
- 슬러지 인발 주기 최적화
✅ 체크포인트 5: 슬러지 처리
점검 항목:
- ✓ 정기 인발 스케줄 준수
- ✓ 함수율 관리 (탈수 효율 점검)
- ✓ 자원화 경로 선택 (경제성 분석)
목표:
- 처리 비용 최소화
- 자원화 수익 극대화
6. 공정 문제 해결 가이드
RSWT 공정 운영 중 발생할 수 있는 문제와 해결 방법을 정리했습니다.
⚠️ 문제 1: pH 상승 불충분
증상:
- 반응 후 pH가 6.0 이하로 유지
- 중금속 제거율 저하
원인:
- RSWT 투입량 부족
- 패각 입도가 너무 큼 (반응 속도 저하)
- 유입수 pH가 예상보다 낮음
해결 방법:
- RSWT 투입량 10~20% 증가
- 패각 입도 200 mesh 이하로 변경
- 유입수 pH 2.0 이하 시 2단계 투입 적용
⚠️ 문제 2: 침전 불량
증상:
- 상등수 탁도 높음 (>100 NTU)
- 슬러지가 부상하거나 분산됨
원인:
- 교반 강도가 너무 강함
- 침전 시간 부족
- 온도가 너무 낮음 (동절기)
해결 방법:
- 교반 속도 20~30% 감소
- 침전조 체류시간 30분 연장
- 동절기에는 보온 조치 또는 체류시간 추가 증가
⚠️ 문제 3: 중금속 제거율 저하
증상:
- 방류수에서 중금속 검출
- 규제 기준 초과 위험
원인:
- 유입수 농도 급변 (피크 부하)
- 반응 시간 부족
- RSWT 투입 불균일
해결 방법:
- 유입조에 균등조 추가 설치 (부하 완화)
- 반응조 체류시간 30분~1시간 증가
- RSWT 투입 방식 개선 (연속 투입 또는 2지점 투입)
⚠️ 문제 4: 슬러지 과다 발생
증상:
- 침전조 슬러지 레벨 급상승
- 인발 빈도 증가
원인:
- RSWT 과잉 투입
- 슬러지 인발 스케줄 부적절
해결 방법:
- RSWT 투입량 최적화 (유입수 분석 기반)
- 정기 인발 스케줄 확립 (1일 1~2회)
- 슬러지 레벨 센서 설치 및 자동 인발 시스템 구축
📞 24시간 기술 지원
오이스텍은 RSWT 공정 운영 중 발생하는 모든 문제에 대해 24시간 기술 지원을 제공합니다.
- 전화: 070-4220-4005
- 이메일: so@oystec.co.kr
- 원격 진단: 실시간 데이터 분석 및 솔루션 제공
RSWT 공정, 단순함 속의 강력함
RSWT를 활용한 폐수처리 공정은 “단순함이 곧 효율”이라는 철학을 증명합니다.
✅ RSWT 공정의 3대 핵심 가치
1. 공정 단순화
- 7단계 → 4단계로 압축
- 약품 3종 → 1종으로 통합
- 운영 복잡도 70% 감소
2. 비용 절감
- 처리 시간 33% 단축 → 전력비 절감
- 슬러지 50% 감소 → 처리비 절감
- 슬러지 자원화 → 비용에서 수익으로 전환
3. 스마트 자동화
- 24시간 무인 운영 가능
- 인력 70% 절감
- 실시간 모니터링 및 원격 관리
📊 최종 성과 요약
| 성과 지표 | 개선 효과 |
|---|---|
| 공정 단계 | 7단계 → 4단계 (43% 감소) |
| 처리 시간 | 6~8시간 → 4~6시간 (33% 단축) |
| 약품 종류 | 3종 → 1종 (67% 감소) |
| 슬러지 발생 | 100% → 50% (50% 감소) |
| 인력 투입 | 3명 → 1명 (70% 절감) |
| 탄소 배출 | 높음 → 제로 (100% 절감) |
| 중금속 제거율 | Pb 99.9%, Cd 99.5%, Zn 96.9% |
| 슬러지 처리비 | -4,800만 원 → +730~1,460만 원 |
🚀 지금 바로 시작하세요
오이스텍이 제공하는 것:
- ✅ 현장 맞춤형 공정 설계
- ✅ 설비 용량 산정 및 배치도 작성
- ✅ 투자비 및 ROI 시뮬레이션
- ✅ 시운전 및 운영 교육
- ✅ 24시간 기술 지원 및 원격 모니터링
문의처:
- 📧 이메일: so@oystec.co.kr
- 📞 전화: 070-4220-4005
- 🌐 홈페이지: www.oystec.co.kr
